250 000+ СЕЙСМИЧЕСКИХ КАНАЛОВ — БЕСПРОВОДНАЯ ПЕРЕДАЧА ДАННЫХ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

RT3 — это Wireless Seismic система регистрации нового поколения , обеспечивающая полноценную передачу данных в реальном времени, с возможностью расширения до более чем 250 000 каналов. RT3 ориентирована на предоставление более качественных данных о недрах, а также снижение капитальных и эксплуатационных расходов. Это возможно за счет более высокой автоматизации системы, невысокой стоимости оборудования и значительного снижения веса компонентов, что влечет за собой сокращение времени рабочего цикла, количества персонала и длительности вредного воздействия на окружающую среду.

Скачать Техническую Спецификацию

Как это работает

RT3 имеет новейшую двухуровневую радиотелеметрическую архитектуру, которая позволяет расширять RT3 до большого количества каналов, по сравнению с обычными системами. Система RT3 обеспечивает максимально гибкую геометрию расстановки,более не ограниченную несколькими «линиями 2D», что ранее было обусловлено традиционными кабельными системами. Полностью автоматизированная система предусматривает формирование и организацию радиосети системы RT3 с минимальной необходимостью вмешательства со стороны пользователя.

RT3 состоит из сверхлегких записывающих устройств (Motes) и высокопроизводительных наземных релейных блоков (GRU), управляемых автоматизированной центральной регистрирующей системой — сейсмостанцией с интуитивно-понятным интерфейсом системой записи. Кроме того, RT3 полностью поддерживает гибридную радиотелеметрическую систему Wireless Seismic, которая позволяет проводить бесперебойную сейсморазведку, даже в случае потерь радиосвязи с частью задействованных устройств.

Компоненты RT3

Устройства сбора данных (Mote)

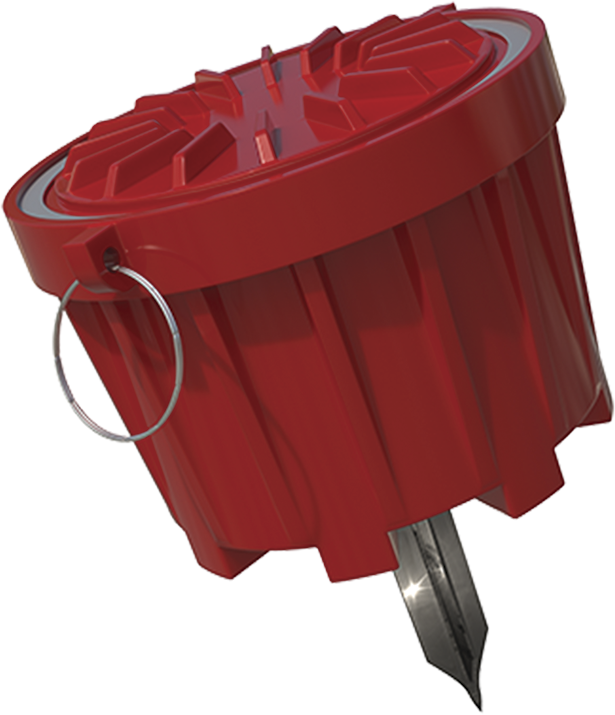

Mote — это устройство сбора данных системы RT3. Устройство обладает внешним разъемом, для подключения геофона или внутренним одиночным сейсмоприемником (SPR). Бортовой LED индикатор быстро информирует пользователя о состоянии развернутого устройства. Каждое устройство автоматически передает данные на GRU, основываясь оптимальном варианте радиосвязи. Устройства, когда они не используются, переключаются в спящий режим — сверхнизкого потребления электроэнергии. Вся система устройств быстро выходит из спящего состояния в непрерывный режим сбора данных подачей единственной команды. Устройство обладает такими же выдающимися аналогово-цифровыми характеристиками, как и проверенная система Wireless Seismic RT2. Зарядное устройство специально разработано для обеспечения высокоемкой зарядки при небольших физических размерах. Зарядное устройство включает в себя 10 автономных зарядных ячеек, каждая со своим источником питания для зарядки устройств. Одна станция может заряжать 50 устройств сбора данных RT3 менее чем за три часа.

Наземный релейный узел (GRU)

Наземный релейный узел (GRU) служит для сбора данных от всех устройств регистрации Mote. Взаимодействие устройств происходит посредством протокола типа TDMA. Данные передаются, по цепочке, от GRU к следующему GRU и т.д., в центральную систему регистрации данных (сейсмостанцию) при помощи высокоскоростной радиосвязи. Наземный релейный узел — полностью дуплексный приемопередатчик, который значительно снижает время задержки при передаче данных и позволяет RT3 масштабироваться до более чем 250 000 каналов, при этом, передача данных происходит полностью в режиме реального времени. Устойчивая пропускная способность подсистемы GRU более 20+ Мбит/с при «пиковой» скорости до 55 Мбит/с. Пропускная способность кабельных систем традиционно составляет 8 или 16 Мбит/с.

Радиосеть GRU представляет собой полностью автоматизированную подсистему, благодаря чему смежные GRU самоорганизуются относительно друг друга. Обычно наземные релейные узлы устанавливаются на треногах и в зависимости от почвы и выбранной пользователем высоты, располагаются на расстоянии 100-400 метров друг от друга.

Центральная система регистрации данных

Недавно разработанная центральная система регистрации масштабируется модульно до более чем 250 000 каналов. Центральная система (сейсмостанция) с инновационным дизайном характеризуется модульным способом работы с более чем 250 000 каналов. Новый менеджер расстановки обеспечивает три различных слоя отображения расстановки, включая непрерывное отображение шумов расстановки. Новый менеджер управления параметрами позволяет упрощать выполнение рабочих операций — автоматизация является основой новой конструкции сейсмостанции. Панель инструментов позволяет пользователю получить быстрое общее представление о статусе системы, для выявления и устранения любых проблем, требующих вмешательства пользователя. Система автоматически активирует только те устройства Mote, что требуются в заданном шаблоне съемки, оставляя другие устройства в спящем режиме.
